各项参数调节方便简单

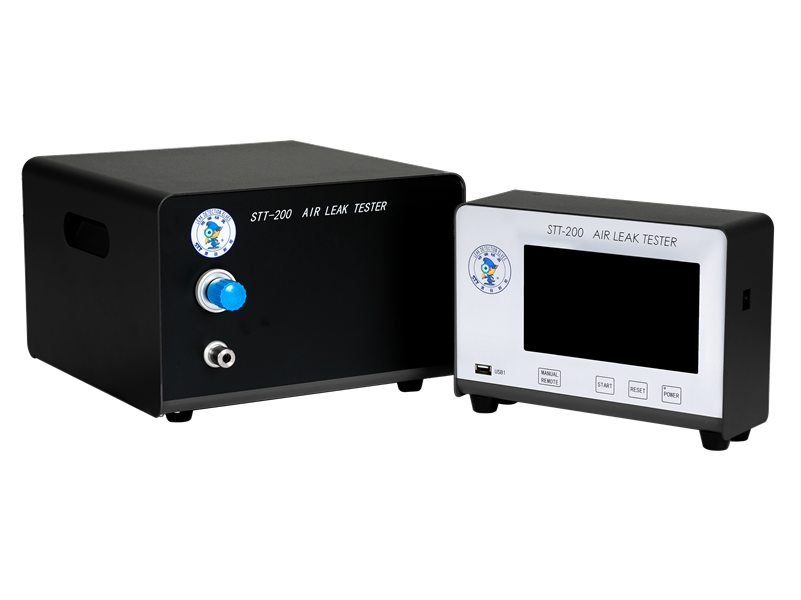

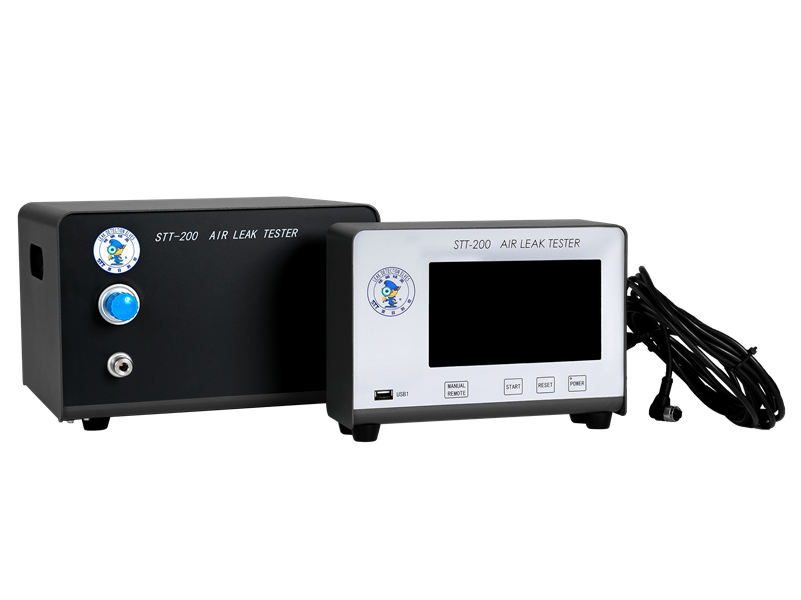

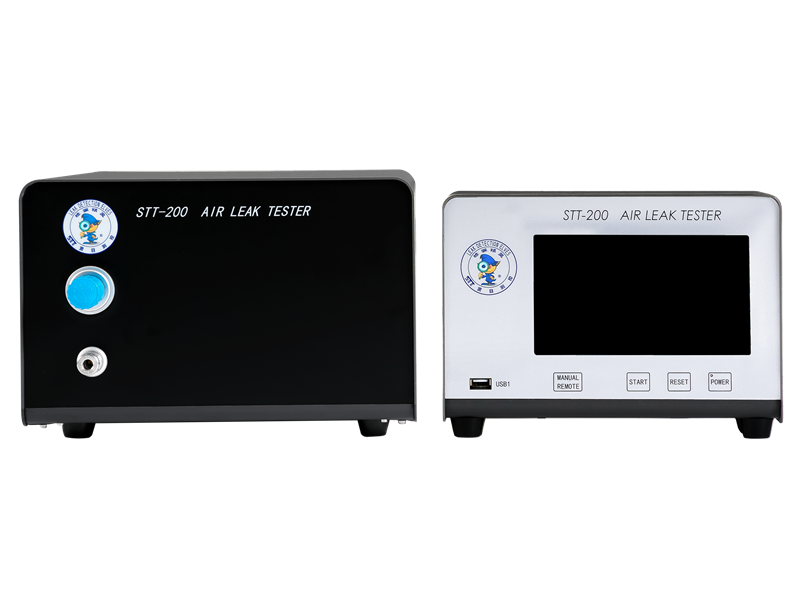

STT-200 压差测试仪
STT-200 压差测试仪
卧式分离式
标准漏孔，用于校准检漏仪
高精密差压传感器
精密调压阀
高性能主控板
CPU： NXP四核I.MX6Q/NXP双核I.MAX6DL
构架： CORTEX-A9
主频： 1GHZ
内存： 1GB DDR3/2GB DDR3
ROM: 8GB EMMC
7.0寸真彩触摸屏电容屏1024*600分辨率
储存U盘
产品介绍
技术参数
客户服务
泄漏检测能力高
通过独特的高灵敏压差传感器,可检测出因泄漏引起的微差压，在短时间内判断出是否有微小的泄漏。
空气回路故障少
内置独自研发的高耐压差压传感器和气控阀，并具备空气回路的自检功能。
拥有核心技术知识产权
拥有新型电容式压差传感器结构专利，具有变极距、电容极板为差动式结构，具有灵敏度高、准确度高，误差小,适合测量微小的气体压差。
可多纬度满足各行业的「 检漏需求 」
提高质量
提高测试精度
可记录数据
泄露定量化
保持测试品的清洁
可记录数据
泄露定量化
保持测试品的清洁
提高生产效率
实现自动化
改善工作环境
便于操作
缩短测试时间
改善工作环境
便于操作
缩短测试时间
降低成本
降低设备成本
减少投诉
降低额外消耗
无需干燥工件
减少投诉
降低额外消耗
无需干燥工件
| 测定方式 | 差压比较式气密检漏仪 | |
| 差压传感器 | （ 1 ）压差范围： 0~600Pa 数据精度±（ 1%Rdg+1Pa ），最大分辨率： 0.1Pa | |
| （ 2 ）压差范围： 0~2000Pa 数据精度±（ 1%Rdg+10Pa ）， 最大分辨率： 1Pa | ||
| 压力传感器 | 表压： 0~1000KPa, 数据精度：± 2%FS; 最大分辨率 : 0.1%FS | |
| 绝压： 0~100KPa, 数据精度：± 2%FS; 最大分辨率 : 0.1%FS | ||
| 温度传感器 | PT100，-50℃-300℃；分辨率：0.1℃； | |
| A级 精度为（0.15+0.002*|t|）摄氏度； | ||
| 显示 | 7寸电容式触摸屏显示 | |
| 显示分辨率1024×600，有效显示尺寸Ｗ154ｍｍ×Ｄ86ｍｍ | ||
| 显示单位 | 测试压 | KPa，MPa，bar，psi |
| 泄漏量 | mL/min， L/min，mL/s，Pa/s，Pa/min | |
| 等效内容积 | mL， L | |
| 泄漏量显示 | 4位，采样频率: 10次 / 秒 | |
| 泄漏判断值 | （1）±599.9Pa以下 | |
| （2）±1999.9Pa以下 | ||
| 时间设定 | 999.9秒（分辨率0.1秒） | |
| 界面语言 | 2种语言（汉语+英语） | |
| 程序数 | 可支持最多128条程序 | |
| 后端子输入/输出 | 后端子输入信号：13个，后端子输出信号：13 个 | |
| 外部电磁阀控制信号：10 个 | ||
| 后端子容量 | 外部输入：每个节点最大10mA，最高电压30V | |
| 外部输出：每个节点最大200mA，总电流最大1A | ||
| 外部电磁阀：每个节点最大0.5A，总电流最大1A | ||
| 温、湿度范围 | 0～40 ℃ 45～85%ＲＨ无结露 | |
| CPU | Cortex-A9 1GHZ(DRAM 1GB，ROM 8GB Emmc) | |
| RS232C | (1)能同时输出泄漏数据和设定值 | |
| (2) 可接打印机，可通信 modbus RTU | ||
| RJ45 | 可通信 rofibus， profinet， Ethernet/I，Modbus TCP ，devicenet | |
| USB | (1) 数据保存：判断结果、泄漏值、测试、 PR# 、时间、其它 | |
| (2) 设定值下载 CSV 文件 | ||
| (3) 可接打印机、扫码抢、键盘、鼠标、 u 盘、 PC 。 | ||
| 电源电压 | AC 100～240V，50/60Hz | |
| 气源 | 1 驱动气源： 400~700KPa | |
| 2 ：固体颗粒及浓度 4 级（ 40μm 和 10mg/m3） | ||
| 3 ：露点 4 级（ -40 ℃） | ||
| 4 ：油的最大浓度 3 级（ 1.0mg/ m3 ） | ||
| 功耗 | ≤50W | |

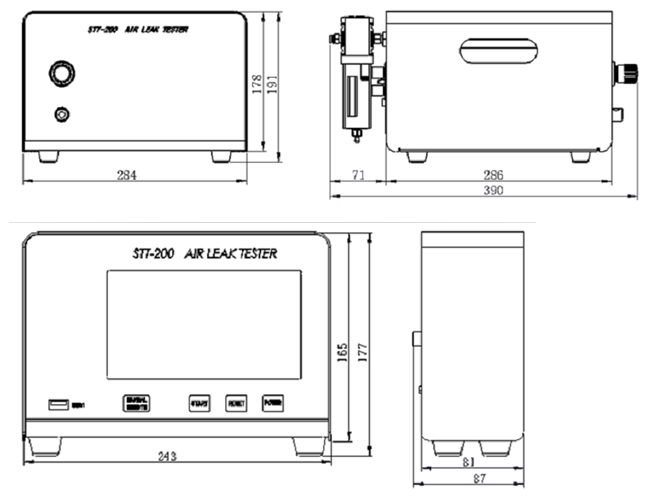

| 外观尺寸 | 测试箱长390*宽284*高191（mm） 控制盒长243*宽87*高177（mm） | |
| 重量 | 约9kg | |
| 标准附件 | （1） 电源线（在中国使用：额定250V/10A，长度2m） | |
| （2） I/O 接头，检查报告，操作说明书、质量追踪证明 | ||
